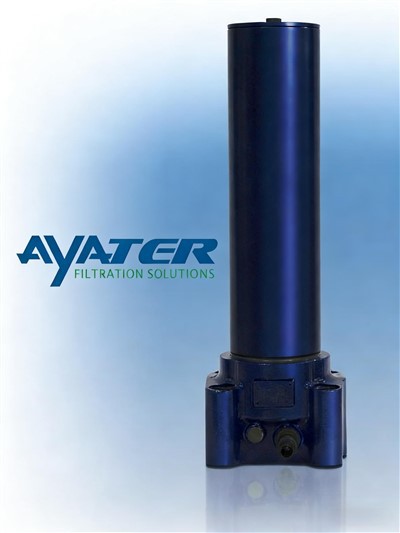

UH310 filtrikoostu õige suurus on energiatõhususe, vedeliku puhtuse ja süsteemi nõuetele vastavuse seisukohast ülioluline. Ayater pakub üksikasjalikke voolu{2}}rõhulanguse (ΔP) andmeid ja regulatiivset teavet, mis aitab inseneridel valida õige korpuse pikkuse ja pordi suuruse. Minimeerides esialgse rõhulanguse, tagate elemendi pikema tööea ja väiksemad tegevuskulud rasketööstuse sektorites, nagu kaevandus ja kosmosetööstus.
Paindlik juurdepääs teenusele: katte vs peateenus
Kaasaegsetes hüdraulilistes jõuallikates (HPU) on ruum sageli esmaklassiline. UH310 disain lahendab selle piirangu, pakkudes elementide asendamiseks kahte erinevat meetodit, võimaldades süsteemiintegraatoritel asetada filtri tihedamatesse ümbrikesse:
Katteteenus (alt juurdepääs):See on traditsiooniline hooldusviis, kus põhja kauss (toru) keeratakse lahti ja eemaldatakse. See sobib ideaalselt paigaldamiseks, kus seadme all on piisavalt vertikaalset vaba ruumi. Nõutav "Eemaldamise vahe" on vahemikus248 mmlühikese Code 08 eluaseme jaoks kuni1061 mmpika Code 40 korpuse jaoks.
Peateenus (ülemine juurdepääs):Paigaldustes, kus filter on paigaldatud põranda või libisemisaluse lähedale, saab elemendi välja tõmmata ülemise peakorgi kaudu. See meetod nõuab sageli vähem vertikaalset vahekaugust-näiteks koodi 13 pikkus nõuab ainult440 mmpea hoolduseks võrreldes 383 mm katte hooldusega (pluss toru pikkus).
Kriitilise pöördemomendi spetsifikatsioon: lekkevaba-tihendi tagamiseks rõhul 6000 psi, tuleb kaane---toru liides pingutada nii, et105/95 Nm (77/70 lb{4}}ft). Õige pöördemomendi rakendamine on oluline, et vältida keermete väsimust tsüklilise koormuse korral.
Ohutusomadused: õhutus- ja äravoolukorgid
Enne kõrgsurveanuma{0}}avamist tuleb salvestatud energia ohutult vabastada. UH310 korpus on selleks otstarbeks varustatud spetsiaalsete pordidega:
Ventilatsioonipistik:Peas asuv G1/4" või SAE-4 pistik võimaldab käivitamise ajal süsteemist õhku välja lasta, et vältida kavitatsiooni ja müra. Seda kasutatakse ka siserõhu vähendamiseks enne hooldust. Soovitatav pöördemoment on16/15 Nm (12/11 lb{4}}ft).
Tühjenduskork:Asub kausi põhjas, võimaldades hoolduspersonalil määrdunud õli enne kaane eemaldamist pannile tühjendada. See hoiab ära ohtliku vedeliku lekke tehase põrandale.
Tihendi ühilduvus: kõik korpused on standardvarustusesFluorosüsiniku tihendid (Z-kood). Need tihendid on olulised kõrgel-temperatuuril kuni 120˚C ja pakuvad Buna-N-iga võrreldes paremat keemilist vastupidavust, eriti sünteetilistes vedelikes.
Diferentsiaalne rõhk
Diferentsiaalrõhu (DP) indikaatorid ja sulgemispistikud
UH310 korpusel on töödeldud indikaatorport, et jälgida elemendi seisukorda.Märkus.Korpus on tarnitud plastikust transpordikorgiga, mis tuleb enne surve alla seadmist välja vahetada.
Messingist indikaatorid (<200 bar):Süsteemide puhul, mis töötavad alla 200 baari, kasutage meie Brass valikut. Saadaval visuaalse hüpik-(kood A219D) või elektrilülitina (kood A218M/R) Hirschmanni pistikuga.
Stainless Steel Indicators (>200 baari):Kõrgrõhu{0}}ohutuse tagamiseks on roostevaba teras kohustuslik. Valikute hulka kuuluvad termilise lukustusega visuaalfilter (kood 778NZ), mis takistab külmkäivituse ajal valehäireid, või elektrilülitid (kood 861CZ).
Tühistamise pistiku nõue:Kui teie süsteem kasutab kaugandureid ja ei vaja kohalikku indikaatorit, peate tellima "B" tüüpi metallist sulgemiskorgi (HC9000A104Z) sadama pitseerimiseks. Ärge kunagi proovige filtrit kasutada, kui plastikust transpordikork on paigaldatud.
Teeninduse mõõtmete ja kaalu tabel
| Pikkuskood | Kogupikkus (mm) | Tühi kaal (kg) | Katteteenuse kliirens | Peateenistuse kliirens |
| 08 | 476 mm (18,74 tolli) | 29,7 kg | 248 mm | 305 mm |
| 13 | 612 mm (24,09 tolli) | 34,5 kg | 383 mm | 440 mm |
| 20 | 782 mm (30,79 tolli) | 40,6 kg | 553 mm | N/A |
| 40 | 1290 mm (50,79 tolli) | 58,8 kg | 1061 mm | N/A |
